系统结构：

系统特点：
　　◆控制功能
　　采用本公司多冲量联合控制回路技术，关联变量如炉膛温度、炉灰温度、蒸汽压力（或供水温度）等均参与控制，即时响应工况突变，真实反应燃烧工况；采用自适应风煤比技术，使燃料完全燃烧，节能高效；引风、鼓风、炉排采用变频驱动，节电效果明显；采用先进的三冲量水位PID回路控制，水位控制稳定；
　　◆ 显示功能

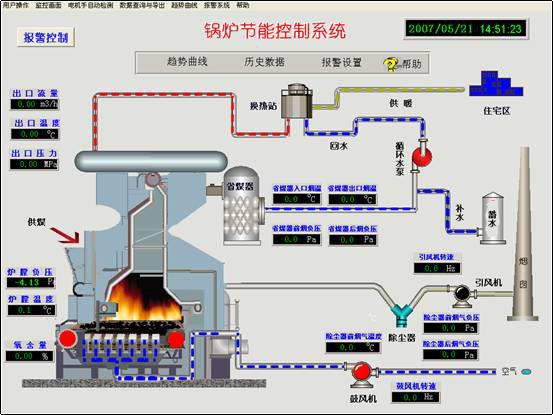

　　实时数据显示、历史数据查询、工艺流程、超限报警、棒状图等；
　　◆ 数据处理功能
　　进行复杂的算术运算，数据自动存盘，并能随时和定时自动打印班报、日报和月报；
　　◆ 报警功能
　　给水泵、蒸汽压力、炉膛负压、炉膛温度、排烟温度、给水压力、汽包水位、过热蒸汽温度等主要参数根据需要发出声、光信号，进行自动记录；
　　◆ 操作权限管理
　　当班操作员设有用户权限管理，操作员必须先登录才能操作和控制锅炉，并有操作日志记录，便于管理追责和考核。
